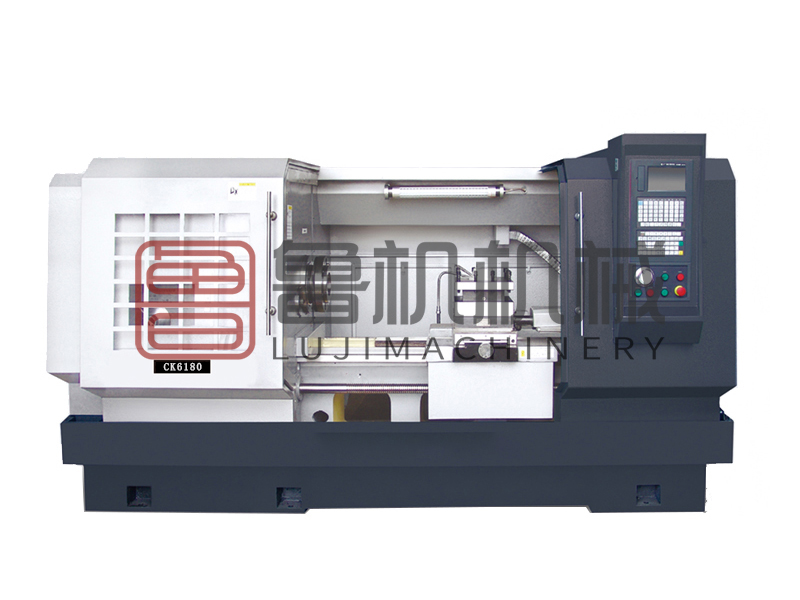

CK6180数控车床

产品简介与用途
1、本系列数控车床采用知名品牌的数控系统作为控制器，属万能型车床，主要用于轴类、盘类零件的精加工和半精加工，可以进行内、外圆柱表面、锥面、螺纹、镗孔、铰孔以及各种曲线回转体的加工，能够满足黑色金属、有色金属的高速切削需求，适合汽车、摩托车，电子、航天、军工等多种行业的机械加工。设计中对主轴、床身、尾座等部件的刚度进行合理匹配，大大提高了整机的刚性，确保了高速运转时的稳定性。
2、本系列数控车床采用机、电一体化结构，整体布局紧凑合理，便于维修和保养，具有高转速、高精度、高刚性的特点，关键的外购件选用国际、国内知名厂家的产品，保证机床的高可靠性。整机采用较合理的防护结构，符合人机工程学的原理，宜人性好，便于操作。
3、本系列数控车床采用模块化设计，根据不同配置，可以为不同需求的用户提供更大的选择空间，使之选择不同档次的机床配置及附件。

在线咨询参数咨询

产品 · 参数

PRODUCT PARAMETERS

技术参数	Specifications	单位	CK6180

床身上最大回转直径	Max. swing over bed	mm	Φ800
拖板上最大回转直径	Swing over cross slide	mm	Φ480
最大加工长度	Max. processing length	mm	1400/2900/4900
最大行程X/Z	X/Z axis travel	mm	X:450 Z:1500/3000/5000
主传动形式	Spindle transmission type		三档机械变速/无级变速
轴转速范围	Spindle speed	rpm	25-850
主轴端部形式	Spindle nose		C11
主轴通孔直径	Spindle bore	mm	Φ105
主轴孔前端锥度	Spindle taper		公制120-1:20
主轴电机功率	Spindle motor	kW	11
滚珠丝杠规格	Ball screw dia. and pitch		3205/5010(6310)
进给电机扭矩X/Z	X/Z axis feed motor torque	N.m	10/15(30)
快移速度X/Z	X/Z Rapid traverse	m/min	4/5
重复定位精度(X/Z)	X/Z axis repeatability	mm	±0.005
工件加工精度	Processing accuracy		IT6-IT7
工件表面粗糙度	Workpiece surface roughness		Ra1.6
尾座套筒直径	Tailstock sleeve dia.	mm	Φ100
尾座套筒行程	Quill traverse	mm	250
尾座套筒锥度	Quill taper	#	MT6
刀架形式	Tool post form		电动4工位（可选卧式6工位）
刀具外形尺寸	Cutting tool shape size	mm	32×32
外形尺寸	Machine dimension (L×W×H)	mm	3300/3800/4300×2000×2000
机床重量（约）	Net. weight (about)	kg	3900/4500/5400
