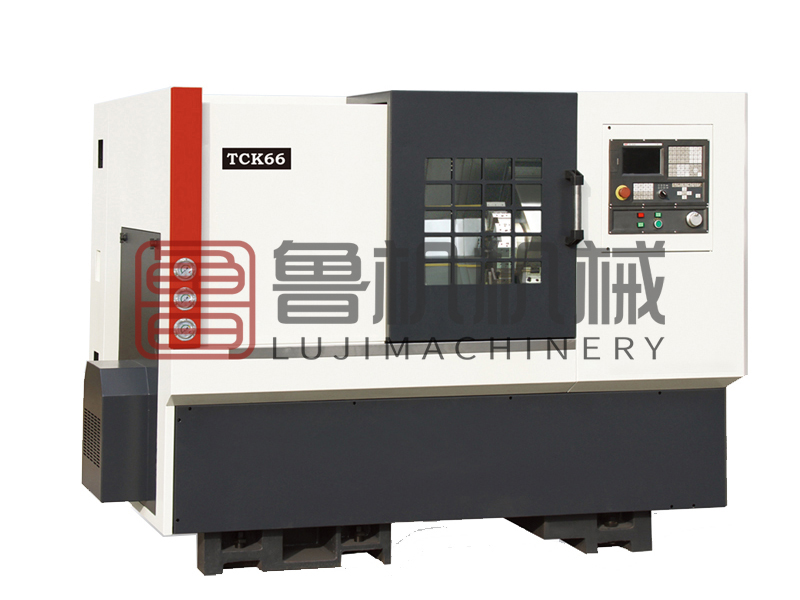

TCK66斜床身数控车床

产品简介与用途
1、TCK系列数控车床采用45度斜床身结构，高精度台湾直线导轨，右排屑式和后排屑式可二选一，排屑量大且方便。主轴单元分重切式和高速两种，重切式主轴单元适合轴承和齿轮类的加工，高速式主轴单元适合高速高精加工。丝杠预拉伸结构，配备排刀架也可选配刀塔。
2、TCK系列数控车床主要用于加工各种轴类、盘类零件，可以车削各种螺纹、圆弧、圆锥及回转体的内外曲面，能够满足黑色金属及有色金属高速切屑的速度需求。适合汽车、摩拖车、电子、航天、军工等行业对回转零件进行高效、大批量、高精度的加工。加工精度可达到7级。

在线咨询参数咨询

产品 · 参数

PRODUCT PARAMETERS

技术参数	Specifications	单位	TCK66

床身上最大回转直径	Max.swing over bed	mm	Φ660
拖板上最大回转直径	Max.swing over cross slide	mm	Φ400
最大加工长度	Maximum processing length	mm	600
主轴单元	Spindle unit	mm	Φ260
主轴头形式（可选卡盘）	The spindle nose (optional chuck)		A2-8
主轴电机功率	The spindle motor power	kW	11
主轴最高转速	Highest spindle speed	rpm	2800
主轴通孔直径	Spindle bore	mm	Φ85
允许通过棒料	Bar capacity	mm	Φ75
X/Z轴丝杠规格	The X/Z axis screw specifications		4010/4010
X轴极限行程	The X-axis limit stroke	mm	280
Z轴极限行程	The Z axis stroke limit	mm	600
X轴电机扭矩	The X axis motor torque	N.m	10
Z轴电机扭矩	The Z axis motor torque	N.m	10
重复定位精度	X/Z axis repeatability	mm	±0.003
可选装刀塔（特殊配置）	Tool Turret (Optional)		125-8T
刀塔中心高尺寸	Turret center high dimensions	mm	125
液压尾座套筒直径	Hydraulic Quill dia.	mm	100
液压尾座套筒行程	Hydraulic Quill traverse	mm	--
液压尾座套筒锥孔	Hydraulic Quill taper		莫氏5#
液压尾座最大行程	Hydraulic tailstock travel	mm	500
外形尺寸	Machine dimension(L×W×H)	mm	3500×2000×2100
机床重量(约)	Net. weight (about)	kg	4500
