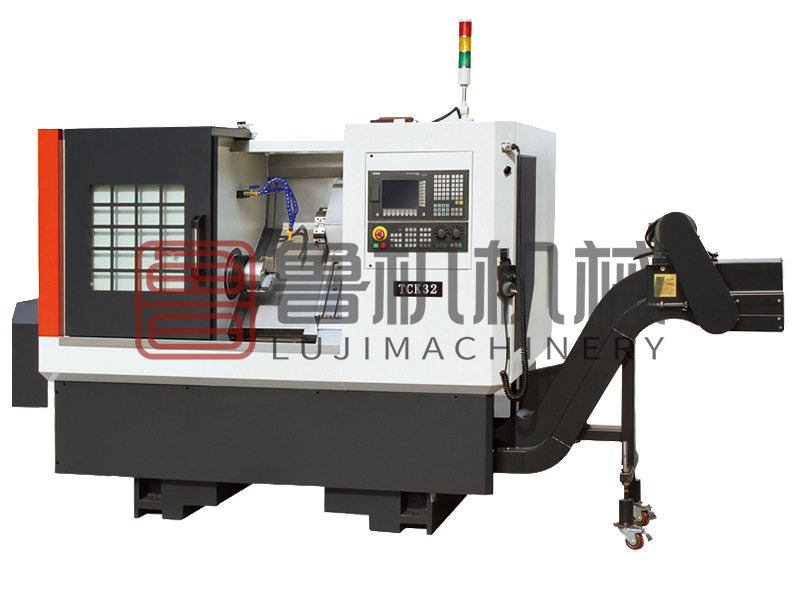

TCK32斜床身数控车床

产品简介与用途
1、TCK系列数控车床采用45度斜床身结构，高精度台湾直线导轨，右排屑式和后排屑式可二选一，排屑量大且方便。主轴单元分重切式和高速两种，重切式主轴单元适合轴承和齿轮类的加工，高速式主轴单元适合高速高精加工。丝杠预拉伸结构，配备排刀架也可选配刀塔。
2、TCK系列数控车床主要用于加工各种轴类、盘类零件，可以车削各种螺纹、圆弧、圆锥及回转体的内外曲面，能够满足黑色金属及有色金属高速切屑的速度需求。适合汽车、摩拖车、电子、航天、军工等行业对回转零件进行高效、大批量、高精度的加工。加工精度可达到7级。

在线咨询参数咨询

产品 · 参数

PRODUCT PARAMETERS

技术参数	Specifications	单位	TCK32
床身上最大回转直径	Max. swing over bed	mm	Φ360
拖板上最大回转直径	Swing over cross slide	mm	Φ120
最大加工长度	Max. processing length	mm	250
最大行程X/Z	X/Z axis travel	mm	300/250
主轴单元	Spindle unit	mm	Φ140
主轴端部形式	Spindle nose		A2-5
主轴通孔直径	Spindle bore	mm	Φ48
允许通过棒料	Bar capacity	mm	Φ40
主轴最大转速	Max. spindle speed	rpm	4000
卡盘尺寸	Chuck size	in	6
主轴电机功率	Spindle motor	kW	3.7
重复定位精度(X/Z)	X/Z axis repeatability	mm	±0.003
进给电机扭矩X/Z	X/Z axis feed motor torque	N.m	6/6
X/Z快速移动速度	X/Z Rapid traverse	m/min	18/15(18/18)
刀架形式	Tool post type		排刀架，选配刀塔
刀具外形尺寸	Cutting tool shape size	mm	20×20
导轨形式	Guide form		45度斜轨
总电源容量（连续）	Total power capacity	kVA	8
外形尺寸	Machine dimension(L×W×H)	mm	1950×1430×1780
机床重量（约）	Heavy weight (about)	kg	1800
