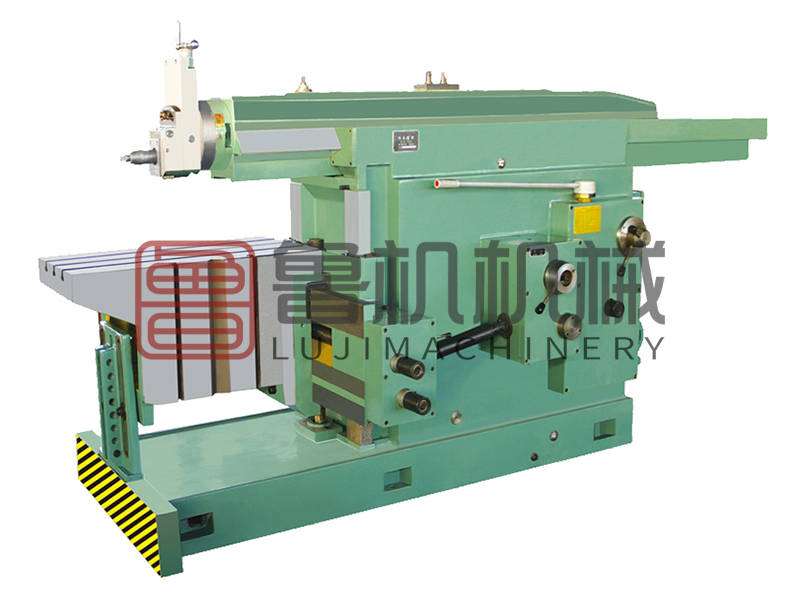

BC60100牛头刨床

产品简介与用途
1、牛头刨床是一种做直线往复运动的刨床，滑枕带着刨刀，因滑枕前端的刀架形似牛头而得名。中小型牛头刨床的主运动大多采用曲柄摇杆机构传动，故滑枕的移动速度是不均匀的。大型牛头刨床多采用液压传动，滑枕基本上是匀速运动。主要用于单件小批生产中刨削中小型工件上的平面、成形面和沟槽。
2、由于滑枕的返回行程速度大于工作行程速度，采用单刃刨刀加工，且在滑枕回程时不切削，所以牛头刨床的生产率较低。滑枕带着刨刀作水平直线住复运动，刀架可在垂直面内回转一个角度，并可手动进给，工作台带着工件作间歇的横向或垂直进给运动，常用于加工平面、沟槽和燕尾面等。

在线咨询参数咨询

产品 · 参数

PRODUCT PARAMETERS

主要技术参数		SPECIFICATIONS	BC60100
最大刨削长度		Maximum cutting length	1000mm
滑枕底面到工作台的最大距离		Max.range of the borizontal movement of the table	400mm
工作台最大横向移动距离		Max.distance between the ram bottom and table	800mm
工作台最大垂直移动距离		Max.length of the vertical movement of table	380mm
工作台上工作面尺寸（长×宽）		Dimensions of table top surface(L×W)	1000×500mm
刀架行程		Travel of tool head	160mm
滑枕每分钟往复次数		Number of ram strokes per minute	15、20、29、42、58、83
刀架回转角度		Swivel of tool head	±60°
刨刀柄最大尺寸（宽×厚）		Maximum size of tool shank(W×T)	30×45mm
工作台进给量范围 Range of table feed	水平进给	Horizontal	0.3~3mm
工作台进给量范围 Range of table feed	垂直进给	Vertical	0.15~0.5mm
工作台快速移动速度 Rapid feed of table	水平进给	Horizontal	3mm
工作台快速移动速度 Rapid feed of table	垂直进给	Vertical	0.5mm
工作台中央T型槽尺寸		Width of central T-slot of table	22mm
主电机功率		Power of motor	7.50kw
外形尺寸（长×宽×高）		Overall dimensions(L×W×H)	3640×1575×1780mm
净重/毛重		N.W/G.W	4870/5150kg
